要約
OBJ ファイルから読み込んだ三角形メッシュを
連続する 2 領域に分割するプログラムを作成した。
プログラム
アルゴリズム
プログラム全体のアルゴリズムを簡単に説明する。
1. ハーフエッジデータ構造の構築
三角形メッシュを効率的に保持・探索するためのデータ構造として、
ハーフエッジデータ構造がある。
(※三角形メッシュ以外にも使用できるが、三角形メッシュだと良い特徴がある。)
頂点数を $n$、面数を $f$ とすると、 ハーフエッジデータ構造では $3f + n$ のメモリ空間でメッシュを表現できる。
2.グラフラプラシアンの構築
ラプラシアン行列 $\boldsymbol{L} = (l_{ij})$ を構築する。
$d_i$ は頂点 $i$ の次数。
$$ l_{ij} = \begin{cases} d_i & \text{if } i=j, \newline -1 & \text{if } ij\in E, \newline 0 & \text{otherwise.} \end{cases} $$
ここで、 $l_{ij}$ はほとんど$0$の疎行列となるため、
Eigen の SparseMatrix を用いてメモリを節約する。
3. Fiedler ベクトル
ラプラシアン行列は半正定値行列であるので、
すべての固有値は非負である。
また、$\boldsymbol{L}\cdot \boldsymbol{1} = \boldsymbol{0}$ が成り立つため、
ラプラシアン行列の最小固有値は $0$ である。
ここで、2 番目に小さい固有値をFiedler 値と呼び、
その固有ベクトルをFiedler ベクトルと呼ぶ。
(Spectra を用いて計算する。)
4. メッシュ分割
メッシュを 2 領域に分割する問題はNP 困難なので連続緩和した問題を考えると、
最適解が Fiedler ベクトルになる事が知られている。
ここで、Fiedler ベクトルの各要素の値を閾値で分類すると
二つの領域に分割することができる。
Fiedler ベクトルの各要素の値を正負で分割すると、
連結する 2 領域に分割できる。
この分割を sign cut と呼ぶ。
Fiedler ベクトルの各要素の中央値を閾値として
グラフを分割する median cut を考えることもある。

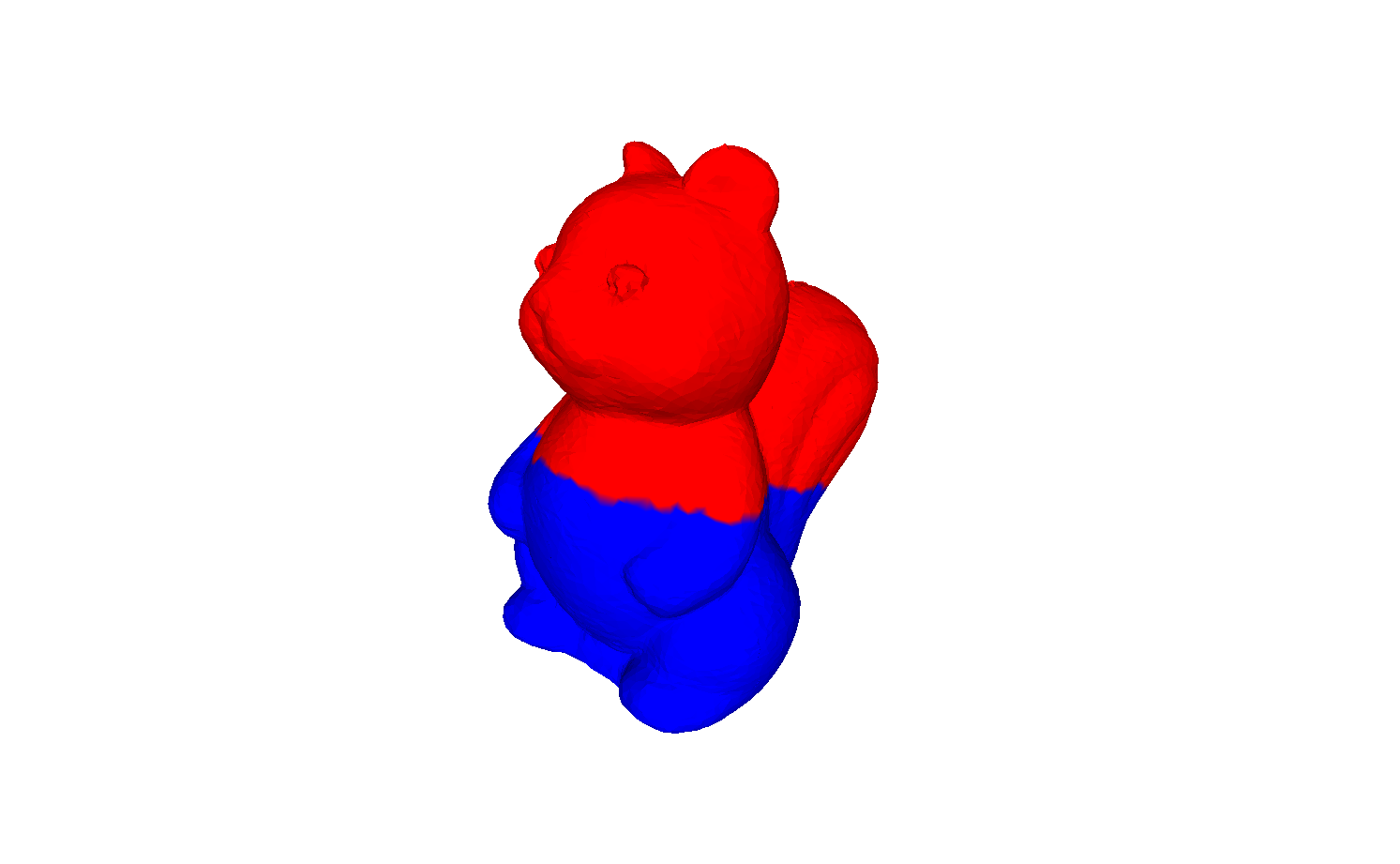

実行結果例
GitHub には出力 OBJ ファイルもあるので、
MeshLab などで開いて確認してみてほしい。
Armadillo (sign cut)

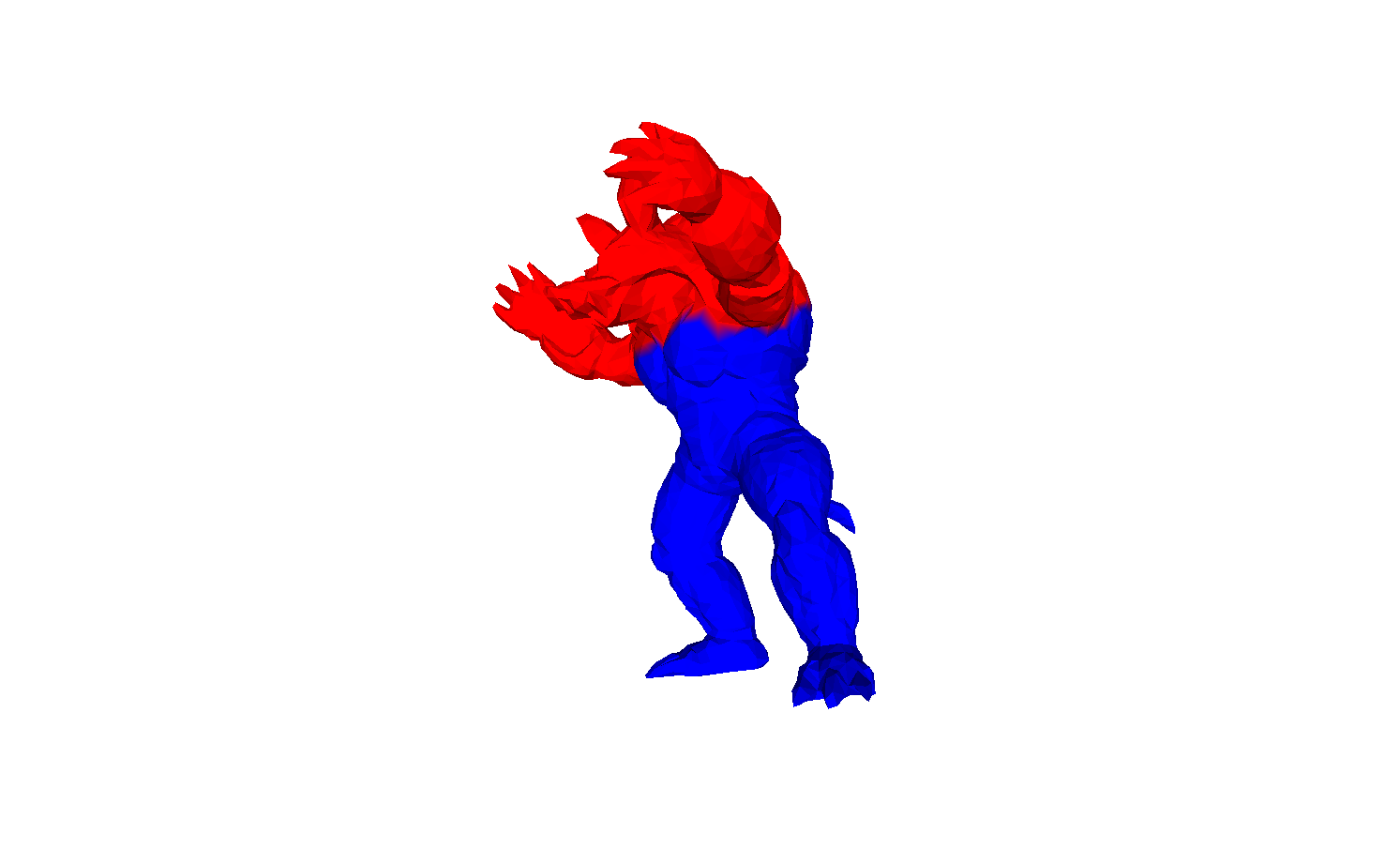

Armadillo (median cut)
